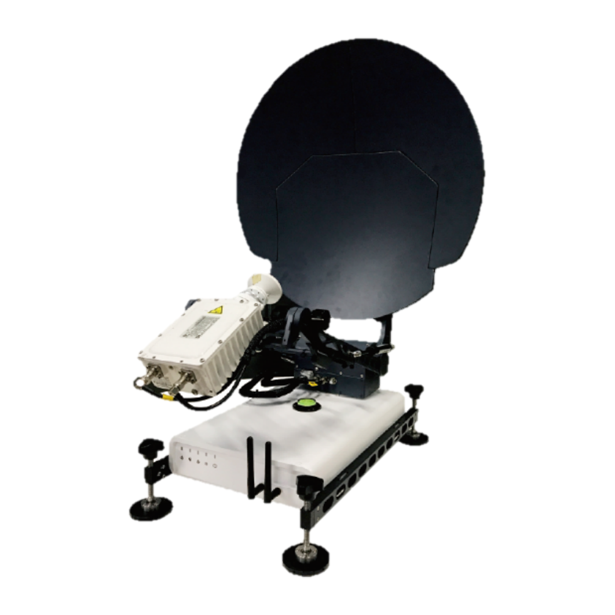

一體化衛星寬帶自動便攜終端
HH160(LB50-U1-E)
天線、射頻、基帶、供電一體化集成
碳纖維反射面拼瓣設計，組裝方便、分解迅速
適用整瓣或分瓣
三分鐘完成組裝
開機即用、自動搜星入網
性價比高于傳統形態終端
產品概述
PROCUCT OVERVIEW應用領域：
廣泛應用于抗震救災、電網線路應急搶修、防汛抗旱、新聞采集等領域
功能特點：
天線、射頻、基帶、供電一體化集成
碳纖維反射面拼瓣設計，組裝方便、分解迅速
適用整瓣或分瓣
三分鐘完成組裝
開機即用、自動搜星入網
性價比高于傳統形態終端
技術參數
SPECIFICATION技術參數 | |
產品型號 | HH160(LB50-U1-E) |
天線形態 | 分瓣/ 整瓣式單偏置反射面 |
反射面材料 | 碳纖維 |
天線口徑 | 0.5米 |
天線能效 | ≥85% |
頻率范圍 | 下?頻率10.95~12.75GHz |
極化方式 | 線極化 |
品質因數（G/T） | 13 dB/K |
天線增益 | 接收：≥ 34.6dBi @12.75GHz |
BUC功率 | 16W |
對星?式 | ?動對星，調節精度≤0 . 2° |
對星時間 | ≤3分鐘 |
方位范圍 | 方位范圍：±100° |
搜星模式 | 同時?持信標機、DVB、調制解調器搜星模式， |
供電 | AC110 ～ AC230V / 24VDC |
整機功耗 | 55W（ 不含 BUC ） |
尺寸 | 710mm x 520mm x 350mm |
重量 | 16Kg（標準配置） |
數據傳輸 | 10/100Base-T以太?接?提供有線數據傳輸； |
抗風性能 | 7級??作正常 |
?作溫度范圍 | 零下25℃至+55℃ |
應用示例
APPLICATION EXAMPLESN
